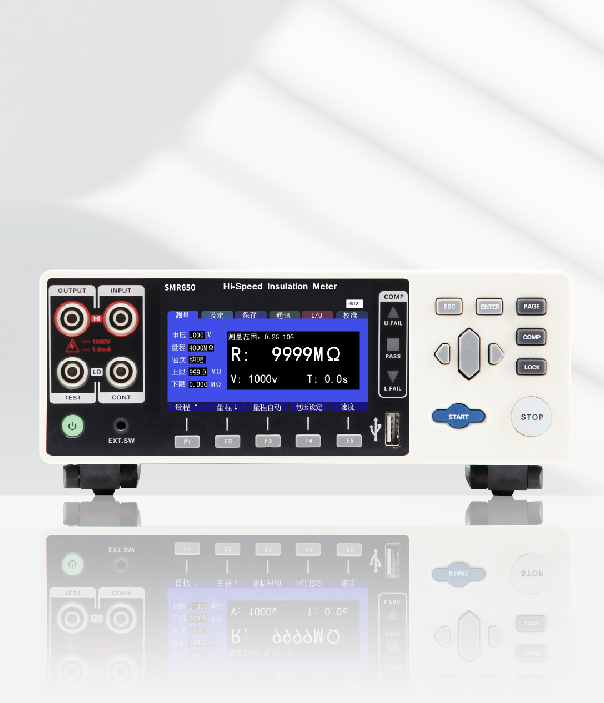

SMR650絕緣電阻測試儀是一款測試元器件和設備絕緣電阻的儀器。使用恒壓測試法，電壓輸出范圍25~1000V,最大輸出電流1.8mA。同時擁有接觸異常檢測功能和短路異常測試功能，最快測試時間高達50mS。
絕緣電阻測試儀650特性(FEATURES)
●測試高壓源采用開關電源原理實現，最大恒流1.8mA輸出，電壓調節范圍25~1000V,步進1V
●測試速度快，最小測試周期僅需50mS
●獨有的異常檢測功能，儀器能檢測測試線異常和被測物件接觸異常情況，避免開路誤判
●短路檢測功能，能夠有效檢測出短路情況，避免直接施加高壓擊穿瑕疵產品導致誤判
●自動放電，測試結束后儀器自動放電，采用無觸點恒流放電，快速、高效、可靠
●外部l/O接口，模擬輸出接口，LAN接口，RS232接口
●雙擊觸發，為防止誤觸發導致高壓電擊事故，可以設置雙擊動作觸發測試
●模擬量輸出，儀器的模擬量輸出口，用模擬量輸出結果，每次測試完成后，輸出0~4V模擬電壓
●值相對應于測試結果。電壓輸出具有兩種類型，一種是全量程輸出，一種是分量程輸出
| 應 用(APPLICATION) |
| 絕緣電阻測試儀SMR650系列可應用于測量各種電子元件、設備、介質材料和電線電纜等的絕緣電阻和漏電流。可用于鋰電芯的短路測試。 |
| 規格 |
|
|
|
| 型 號 | SMR650 |
| 顯 示 | 3.5英寸TFT-LCD顯示 |
| 測試參數 | 絕緣電阻 |
| 測量范圍 | 0.1~9999MΩ(5個量程) |
|
| 基本精度 | ±2%rdg. ±5 dgt. |
|
| 測試電壓 | 25V~1000V;1,8mA |
|
| 測試速度 | 50ms(快速)/500ms(慢速) |
| 鏈接異常 | 顯示“ContHi”“ContLo”“ContHL” |
|
| 短路異常 | 顯示“SHORT” |
| 量程超限顯示 | 量程下超“UNDE.F”量程上超“OVER.F” |
|
| 放電電流 | 12mA恒流放電 |
|
| 比較器 | PASS/L.FAIL/U.FAIL |
|
| 數據保存 | 可記錄10組面板保存數據 |
|
| 觸發器 | 內部觸發，I/O觸發，手動觸發，總線觸發 |
|
| I/O接口類型 | 可設置為PNP或者NPN |
| 接口 | 外部I/O接口，模擬輸出接口，LAN接口，RS232接口 |
|
| 電源 | 電壓：100V-250V AC頻率：50Hz-60Hz |
| 尺寸 | 325mm*215mm*96mm(L*W*H),2KG |
|
| 附件 | SMR650-1、SMR650-2、SMR650-3、電源線(可根據實際情況選配) |
