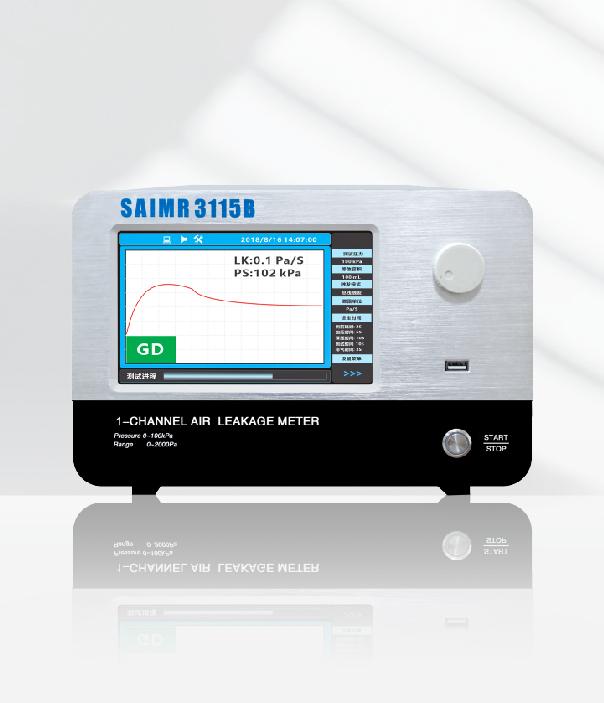

氣密測試儀SAIMR3115B是用來檢查各種部件、成品氣密性的差壓式氣密測試儀，可以提高泄漏的檢測能力并實現檢查工位的自動化。
本儀器裝載了高感度的差壓傳感器和不受熱影響的氣動閥，在每次測試中自動檢查氣動閥的動作和傳感器的感度。并以功能和安全性俱佳的自檢功能組成了基本回路，通過使用標準品誤差修正予設值功能，或者降低誤差功能，提高了測試能力并縮短了測試時間。具備適應多種測試品的測試、能夠準確地顯示測試壓，差壓和泄漏量。
氣密測試儀SAIMR3115B儀器功能特性：
·裝載了高性能差壓傳感器和智能Ⅰ型空氣回路
·內置高感度、小容積的差壓傳感器，空氣回路構造簡潔，功能齊全。
·使用不發熱且空氣流量大的專用氣動閥。
·帶有清潔功能，防止水、油、金屬切屑等進入測試品后引發故障。
·可以顯示測試壓值并設定測試壓的上下限。
·可以設置泄漏量單位（Pa/min 或 Pa/s），報警上下限，單位Pa/min。
·測量過程中，實時顯示測量壓和差壓不同曲線
·測量完成自動計算泄漏量并判斷是否符合標準，顯示OK/NG。
·測量過程中實時檢測異常泄露。
·測試壓檢測值超出設置上下限時，停止測試，屏幕顯示NG。
·實時檢測大漏，差壓超過2200Pa時停止測試，屏幕顯示NG
·RS232通訊， 外部擴展I/O口。
·測試數據自動存儲，可用USB導出?？刹樵儾煌掌诘臏y(cè)量數據。
氣密儀試儀 | SAIMR3115B |
測試通道 | 單通道/4通道 |
差壓測試 | 最小顯示 | 標準:0. 1 Pa |
傳感器范圍 | 標準: 土 2000 Pa |
傳感器耐壓 | 200 k Pa |
顯示精度 | ± 5%rdg. ± 0.05%f.s. |
直壓測試 | 最小顯示 | 標準:0. 1 k Pa。 |
傳感器設定 | 標準:0 - 100 k Pa。 |
測試壓力 | 10k- 100k Pa |
顯示精度 | ± 5%rdg. ± 2% f.s.. |
泄漏量設置 | 泄露量單位設置 | Pa/min Pa/s |
泄漏量上限設置 | 0 ~999.9Pa/mine |
時間 | 設定范圍 | 0 -999.9s。 |
分辨率 | 0.1s. |
電源(Power) | AC100 ~240V土10%;頻率: 50/60Hz |
測試壓源(Pressure source) | 使用流量大 、壓力高的 、潔凈的空壓源 。 連接經調壓閥調整后的穩定的空氣。 |
驅動壓源(Pilot pressure) | 使用調壓到400 ~700k Pa 范圍的潔凈空氣 |
配管連接口徑 | (測試壓源、測試品配管、標準品配管)6 mm的尼龍管(驅動壓) 8mm快插式接頭(用外徑8mm的尼龍管連接驅動壓源) |
控制I/0接口 | 開路集電極規格接口與繼電器輸出 |
通訊功能 | RS232 |
環境溫度和濕度 | 使用溫度5 ~40°C;保存溫度-20 ~70C; 80% RH以下，但不結露 |
USB | 使用USB拷貝測量數據 |
主機尺寸 | 417mm(L)*281mm(w)*197mm(H) |
標準裝配件(背面) | 驅動壓用的空氣過濾器 |
